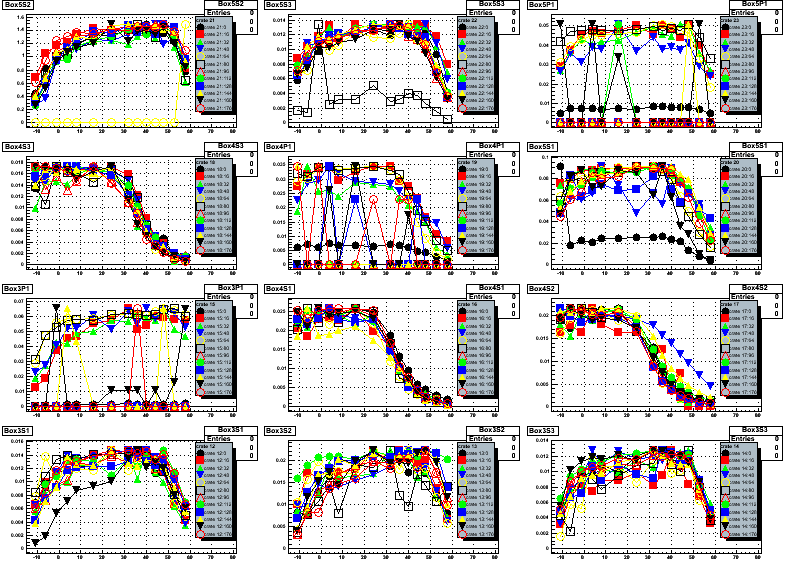

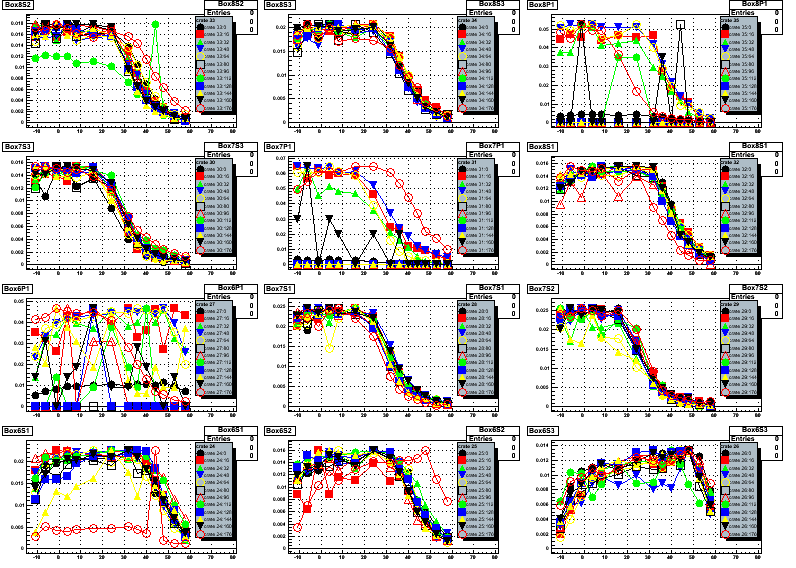

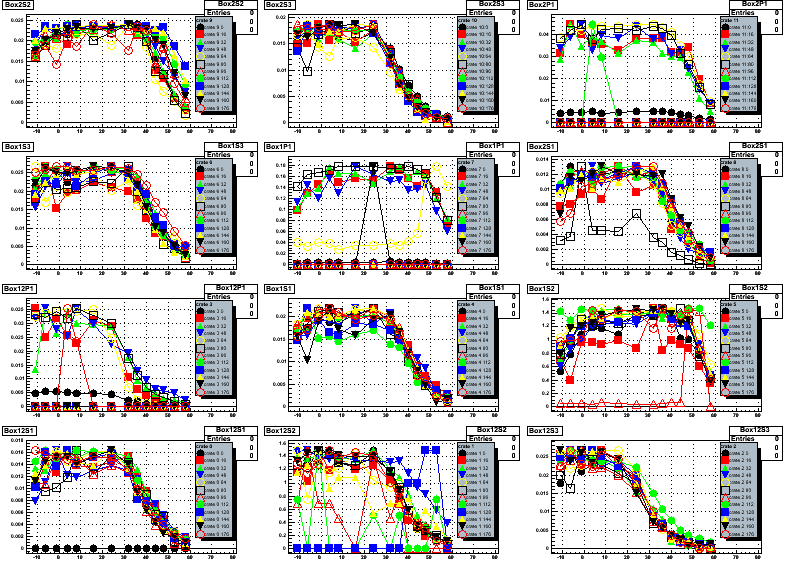

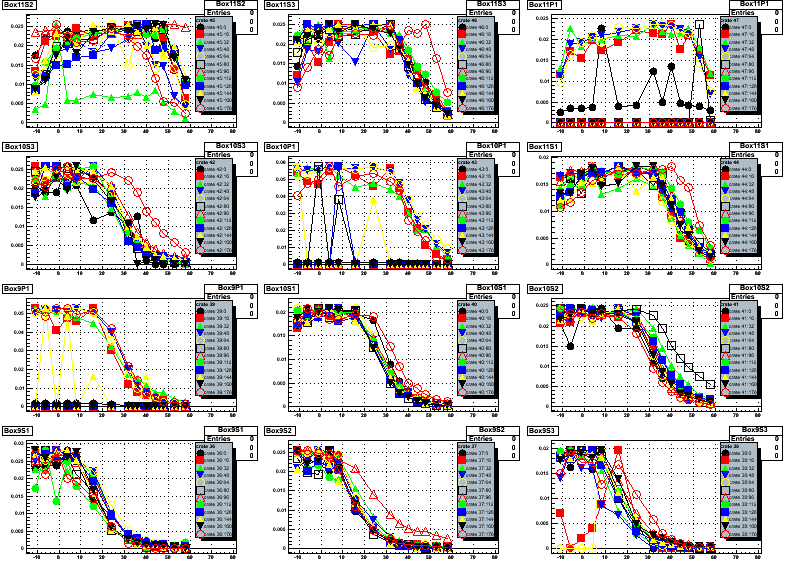

MAPMT timing scans, taken 01/20/2005 and 01/31
Jason C. Webb, posted 02/09/2005
- Integrals over range [ped+50,ped+150]
- Minimum of 100 counts per channel
- Plot ( ichan + 0 ) % 12
- Normalize to common maximum in each box
- Data from 01/31/05, fudge factor = 1.5
- 01/20 used cu-zdc-narrow trigger, 01/31 used cu-bbc-by (no vertex cut)
Links to individual spectra for each crate and channel, and timing point.
Current delays
box current "current [hex]" "current [ns]"
1S1 486 1E6 8.243503
1S2 570 23A 9.997365
1S3 529 211 9.125677
1P1 549 225 9.547031
2S1 486 1E6 8.243503
2S2 570 23A 9.997365
2S3 443 1BB 7.391889
2P1 529 211 9.125677
3S1 609 261 10.85624
3S2 702 2BE 13.03419
3S3 647 287 11.72297
3P1 787 313 15.20904
4S1 350 15E 5.645112
4S2 350 15E 5.645112
4S3 301 12D 4.772376
4P1 397 18D 6.512379
5S1 529 211 9.125677
5S2 508 1FC 8.690892
5S3 529 211 9.125677
5P1 508 1FC 8.690892
6S1 486 1E6 8.243503
6S2 508 1FC 8.690892
6S3 609 261 10.85624
6P1 609 261 10.85624
7S1 276 114 4.33876
7S2 144 90 2.16805
7S3 251 FB 3.912659
7P1 198 C6 3.033033
8S1 397 18D 6.512379
8S2 301 12D 4.772376
8S3 350 15E 5.645112
8P1 350 15E 5.645112
9S1 88 58 1.302059
9S2 88 58 1.302059
9S3 88 58 1.302059
9P1 88 58 1.302059
10S1 397 18D 6.512379
10S2 251 FB 3.912659
10S3 301 12D 4.772376
10P1 301 12D 4.772376
11S1 486 1E6 8.243503
11S2 508 1FC 8.690892
11S3 397 18D 6.512379
11P1 529 211 9.125677
12S1 397 18D 6.512379
12S2 350 15E 5.645112
12S3 0 0 0
12P1 144 90 2.16805
