Track by track analysis, compare calibration production SL21b, production SL21c, and TFG21j for 2019AuAu19GeV, day 057.
Legend
The plots are designed to answer on the following questions:

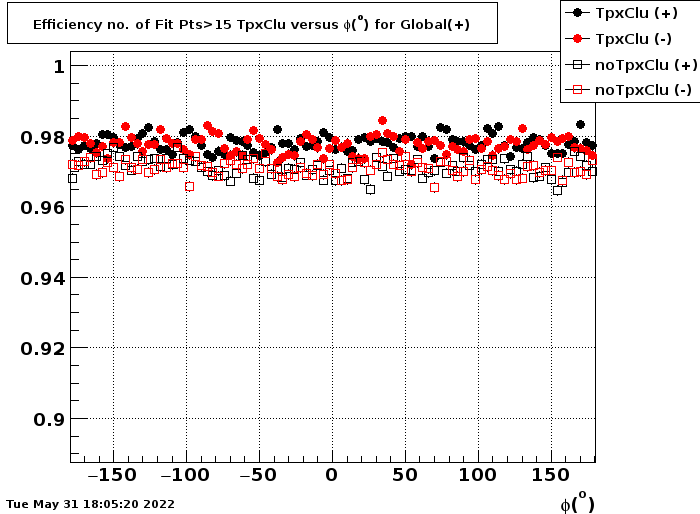

- What is difference between efficiencies for "new" and "old" reconstruction for both global and primary tracks versus kinematical variables ?
- What globals and primaries track relative reconstruction efficiency of "new" production with respect to "old" one?

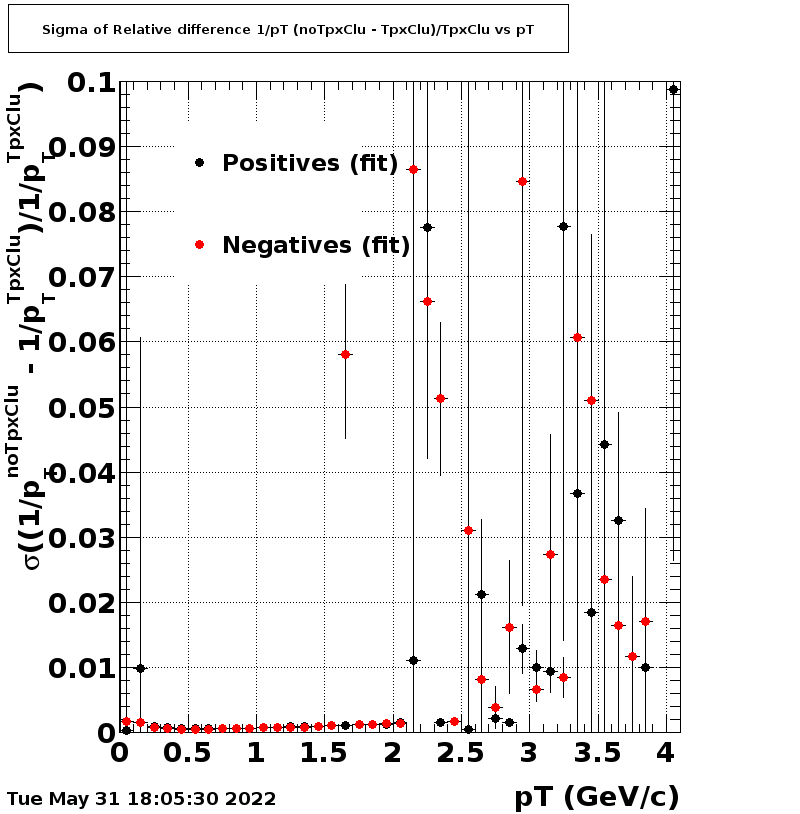

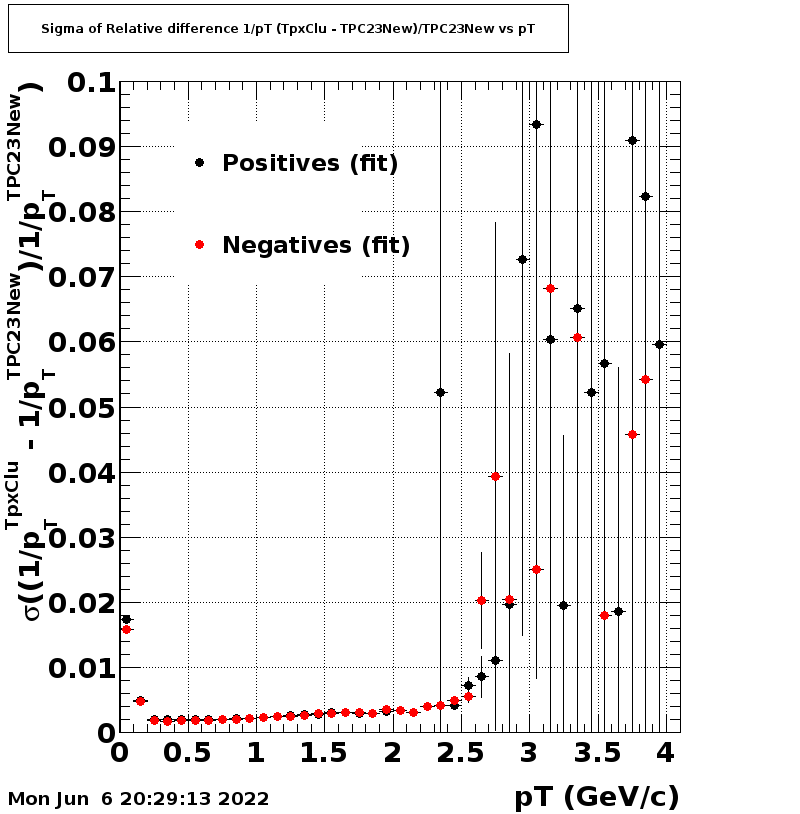

- What is the track parameters and their errors dependence on the track kinematics (φ, η, 1/pT) ?

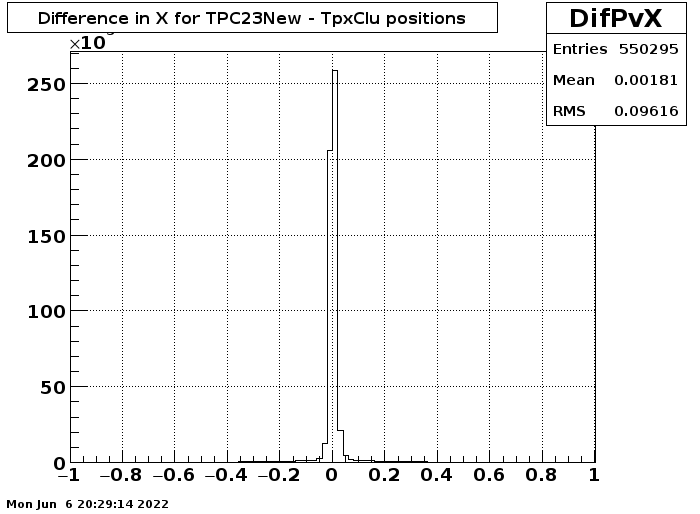

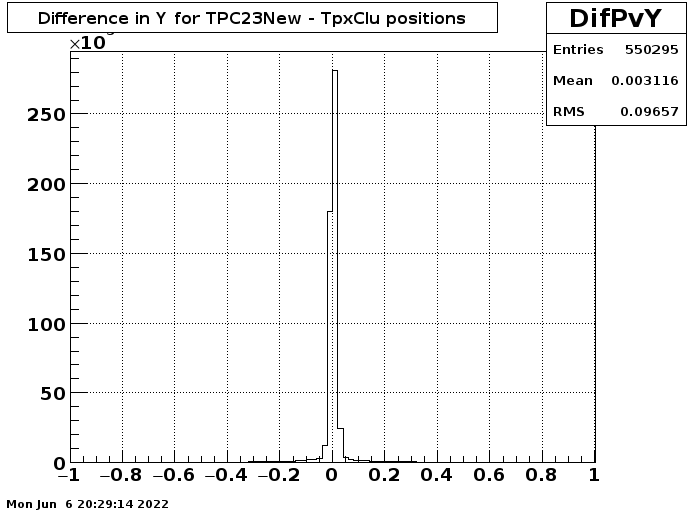

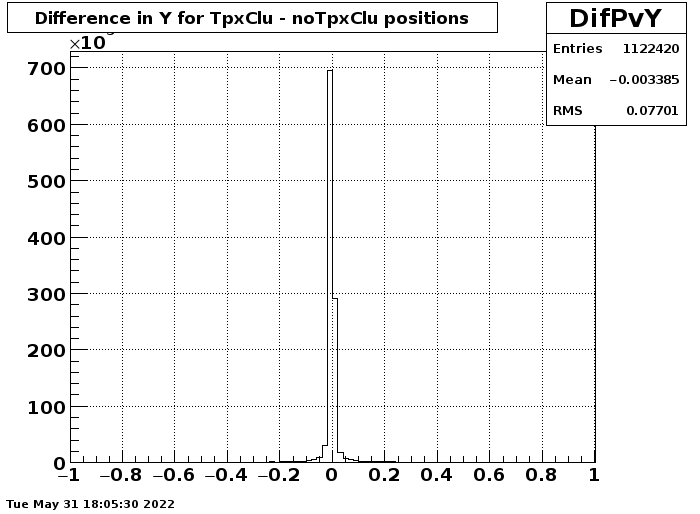

- What is difference in the primary vertex positions?
- Filled marker for "new" production, opened marker for "old" one.
- Black marker for positive tracks, red markers for negative tracks.
- The efficiency is calculated for the matched tracks i.e. tracks have one to one match or if there is a multiple match than it is taken the first matched pair only.

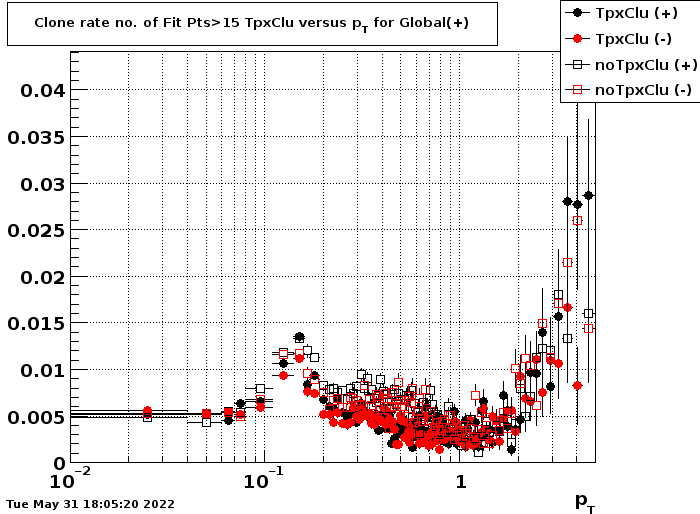

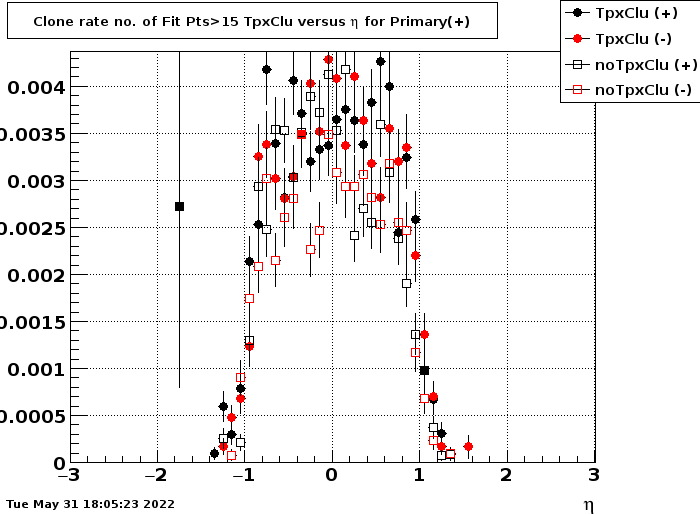

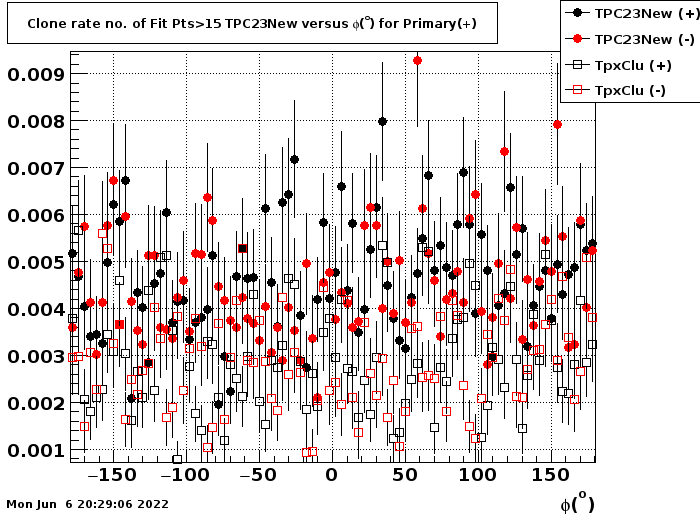

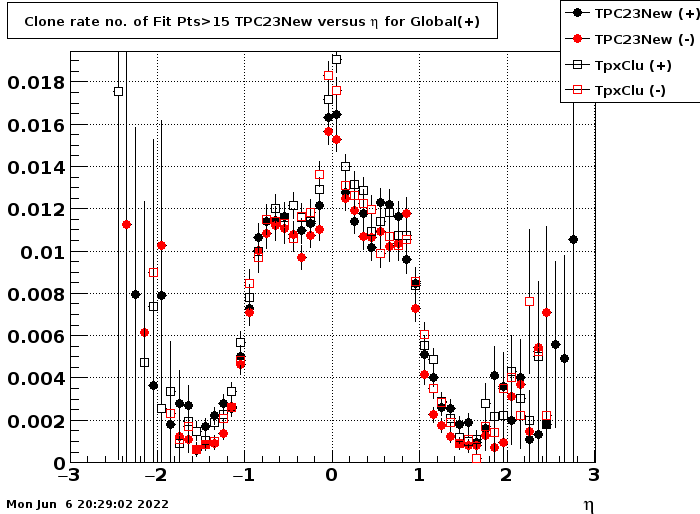

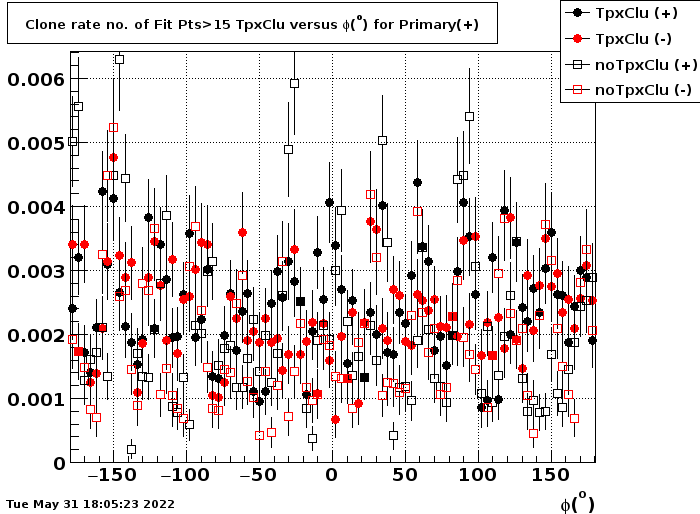

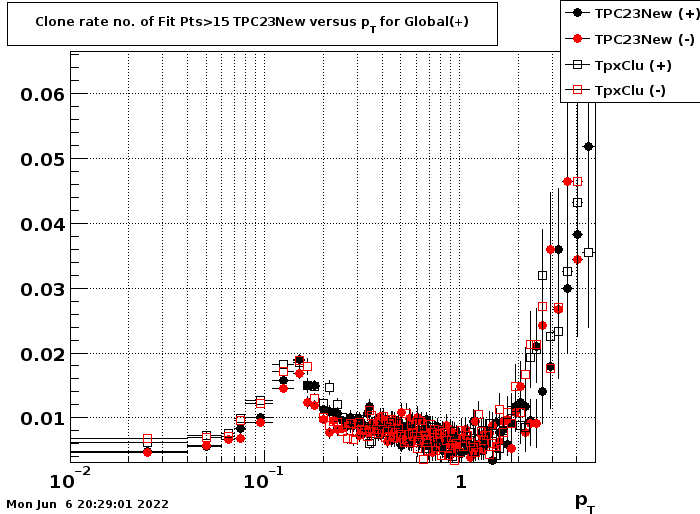

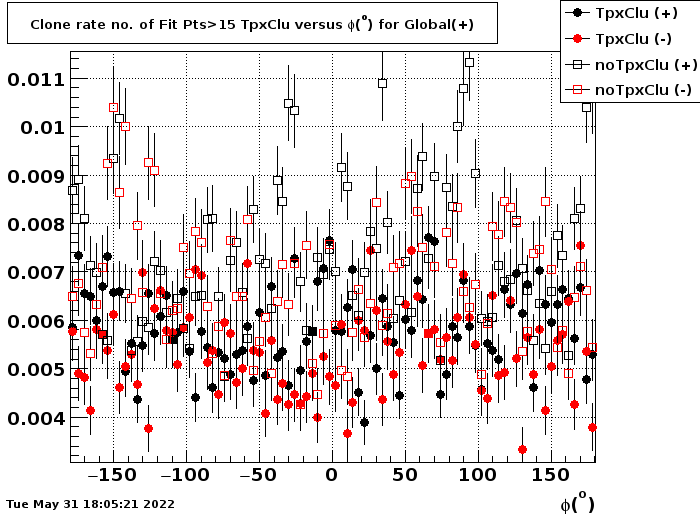

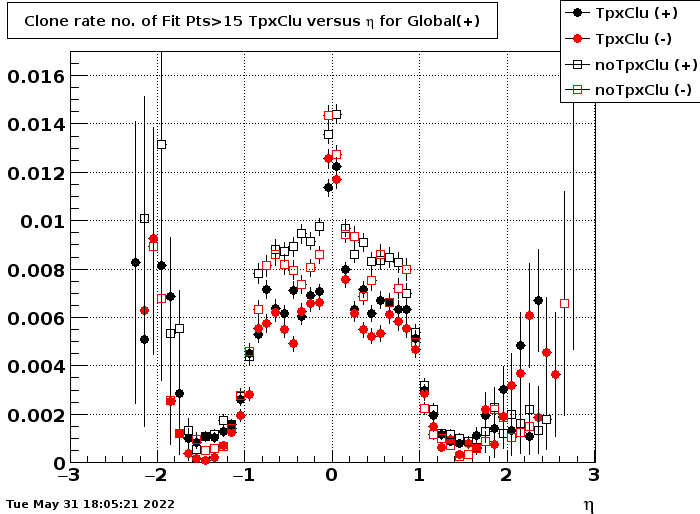

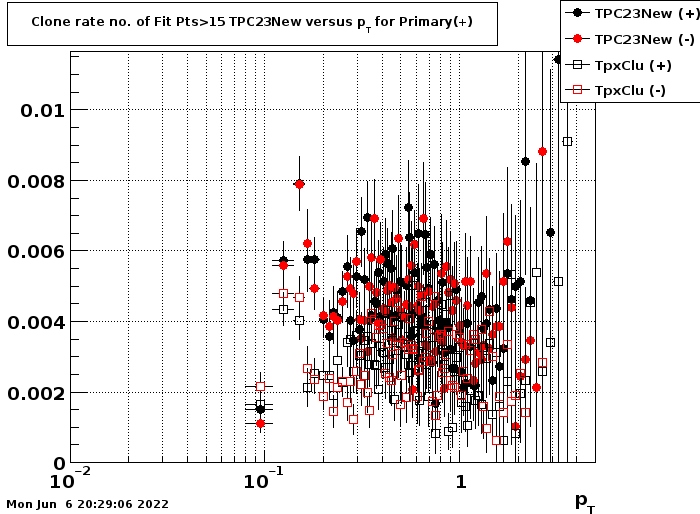

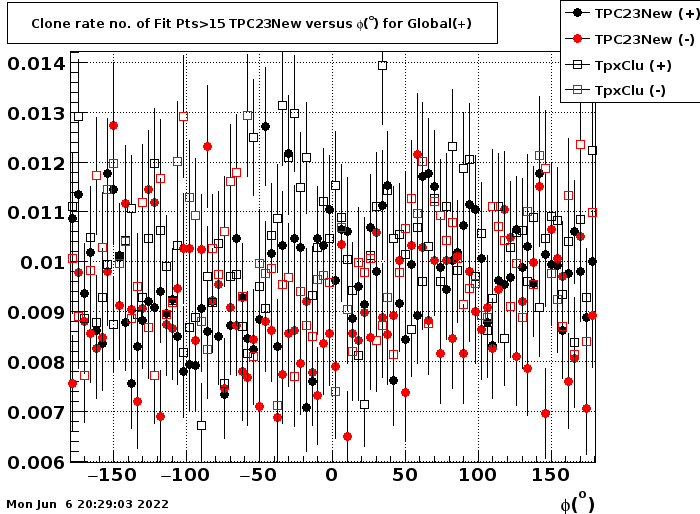

- The clones are tracks with more than 1 matched track.

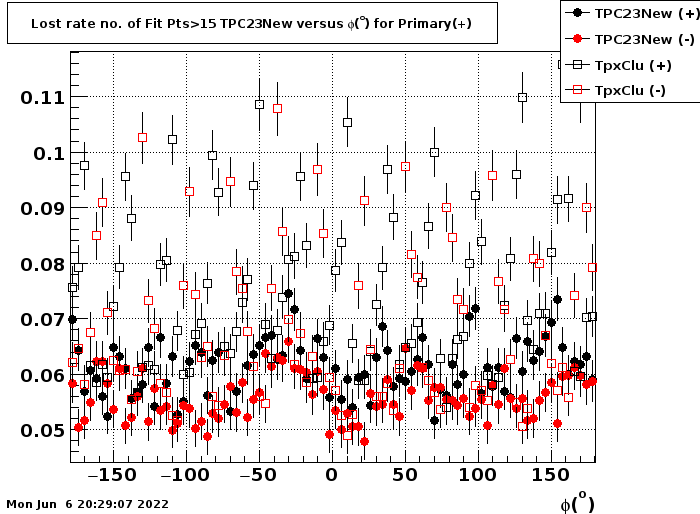

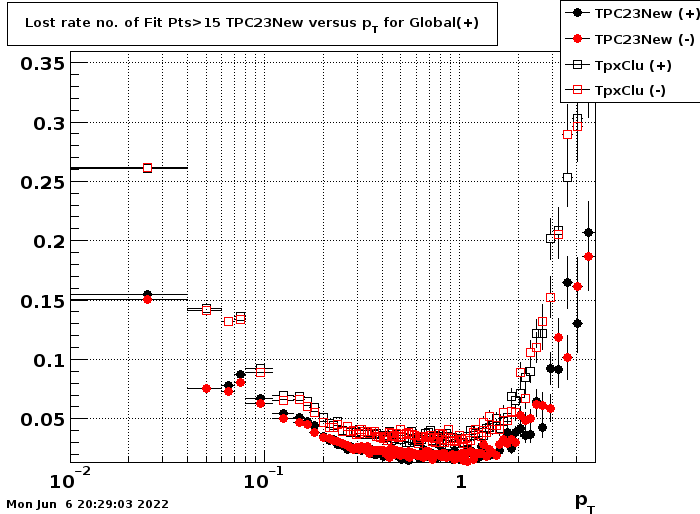

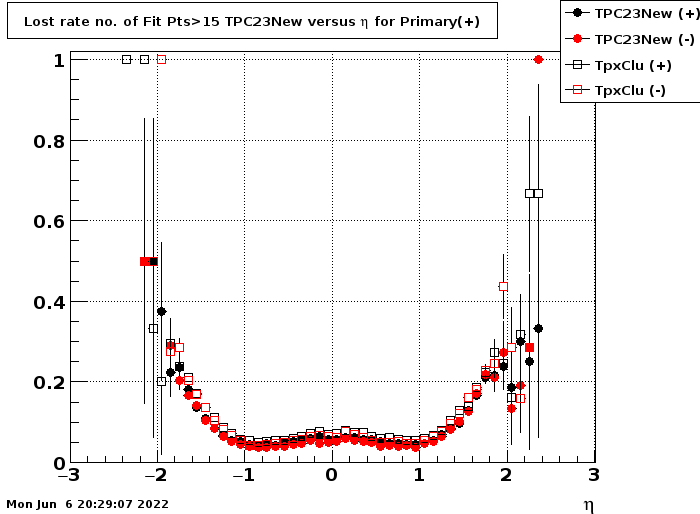

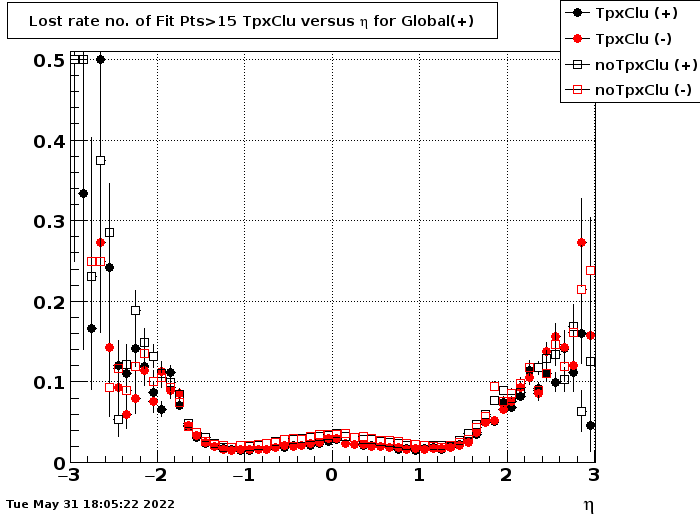

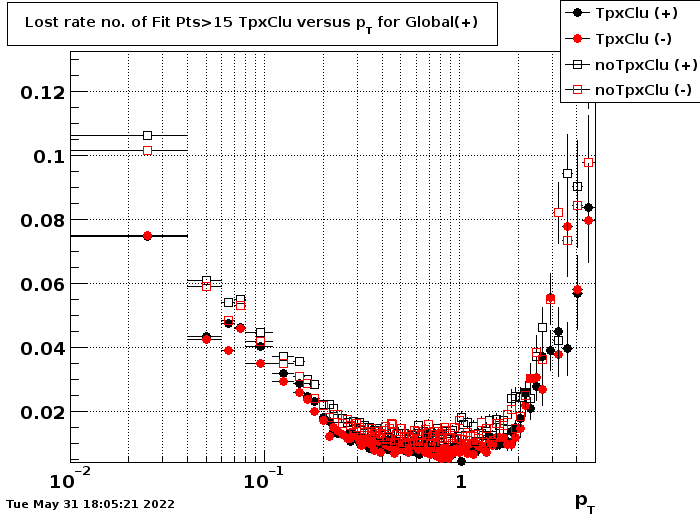

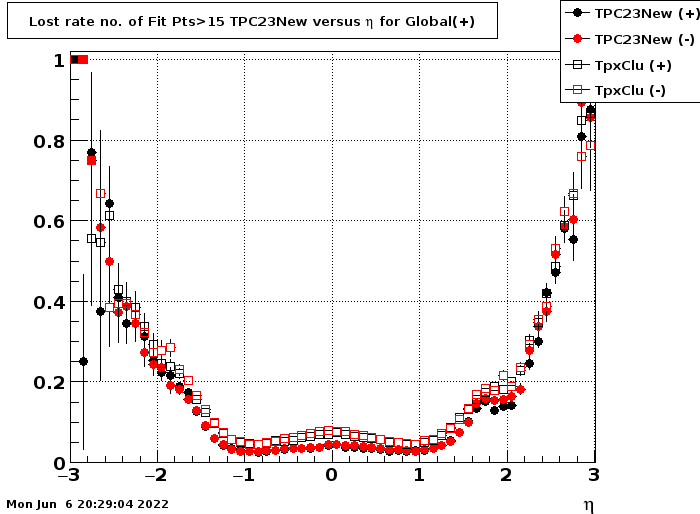

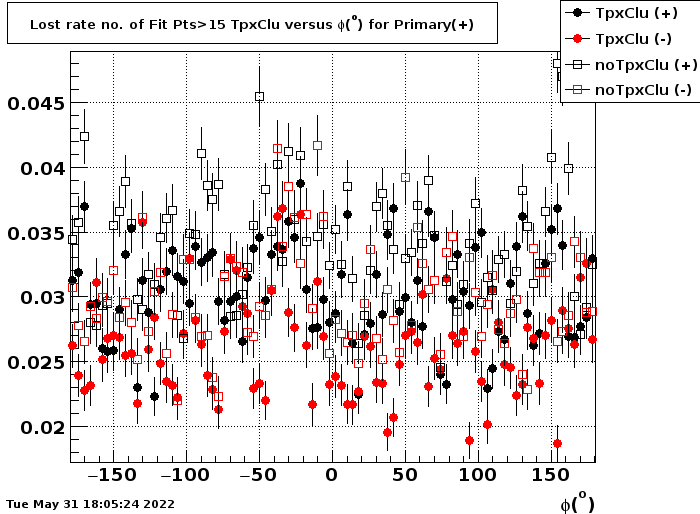

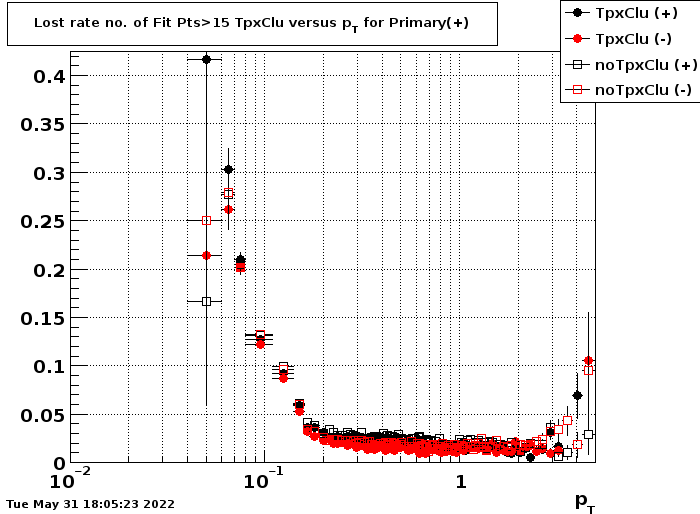

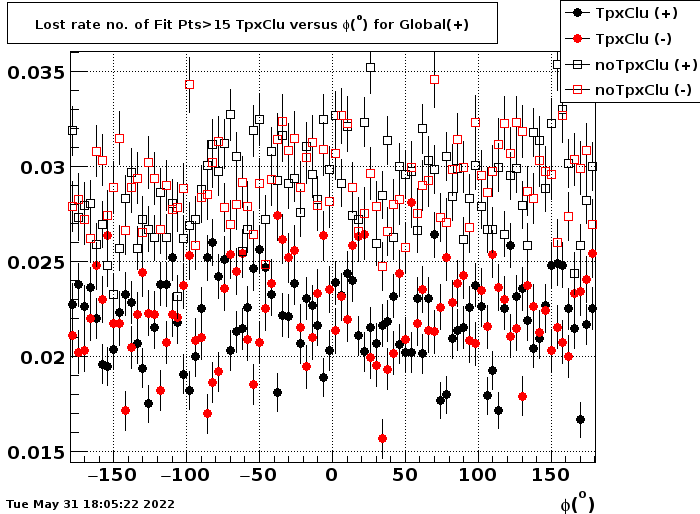

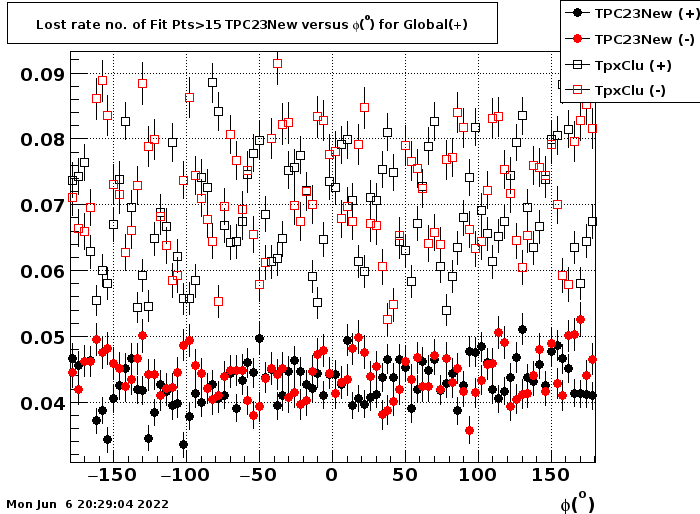

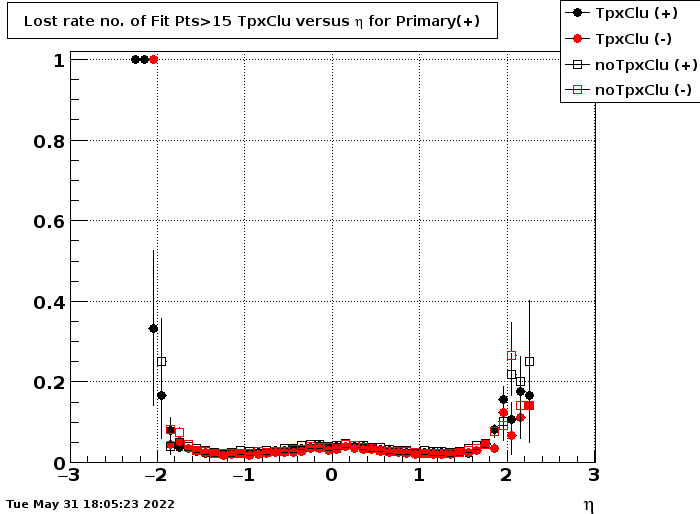

- The lost track are ones without match.
The conclusions:

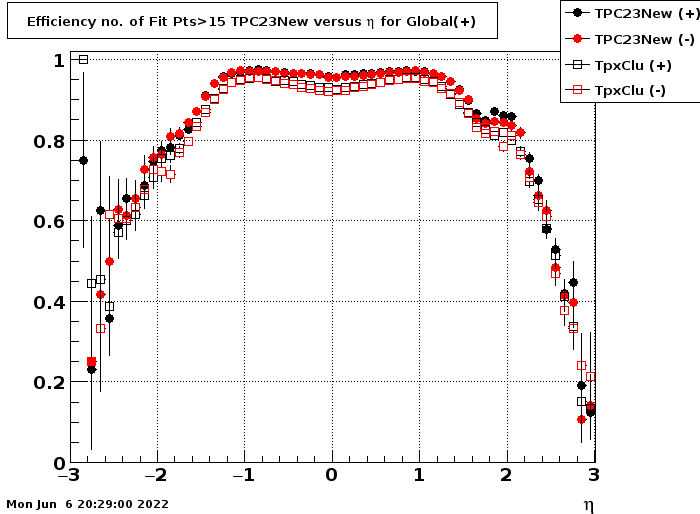

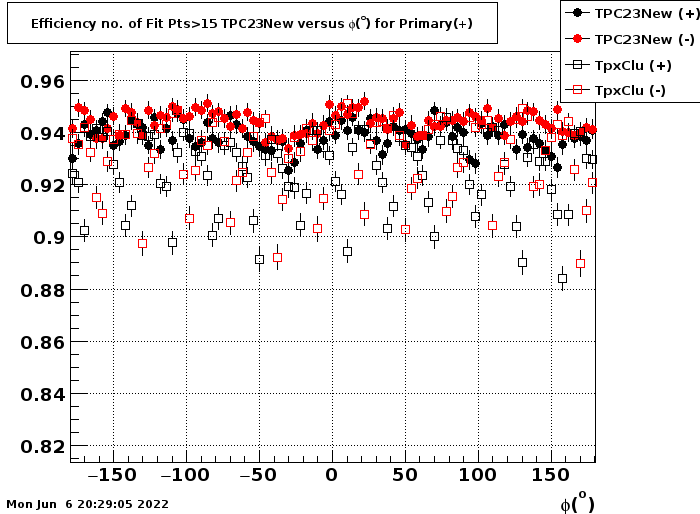

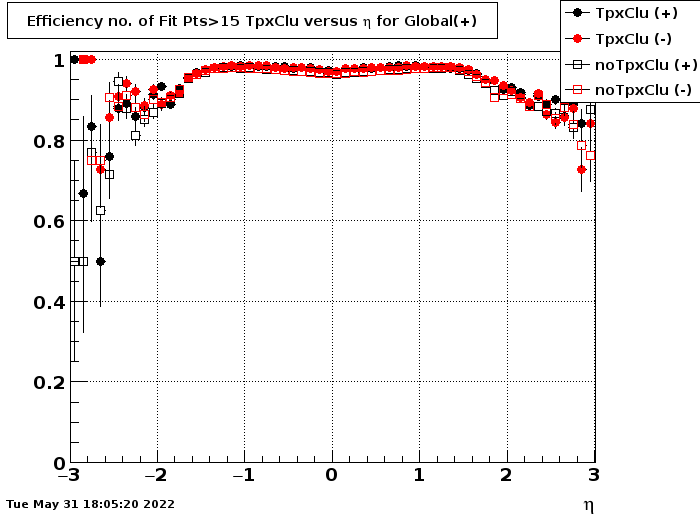

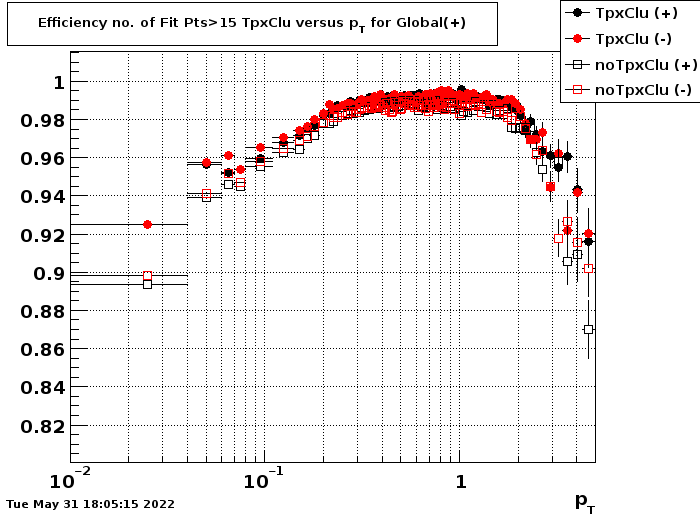

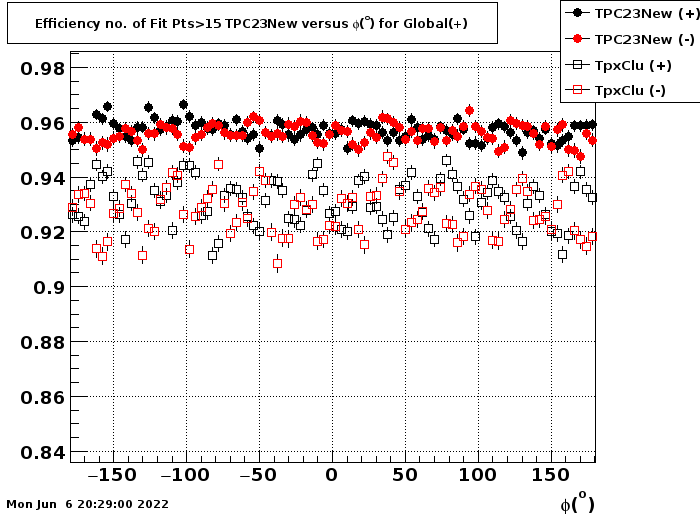

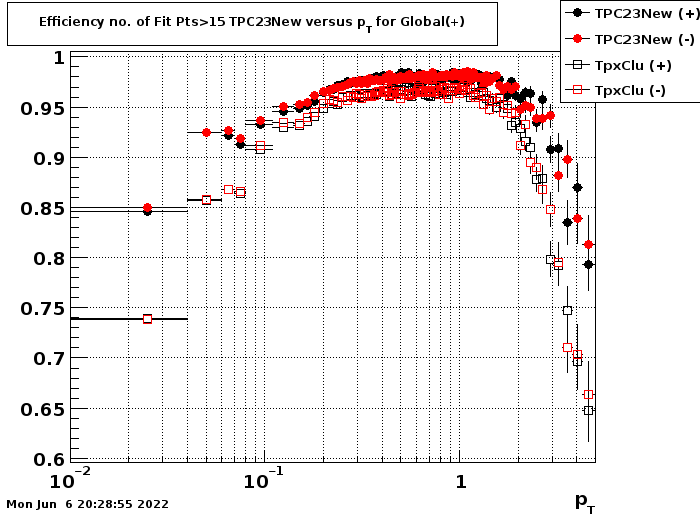

- Practically no difference in the global track reconstruction efficiencies between SL21b and SL21c, and significant difference between SL21c and TFG21j (≈ 4%) due to new CA (Fig. 1-3),
especially for high η and low pT.

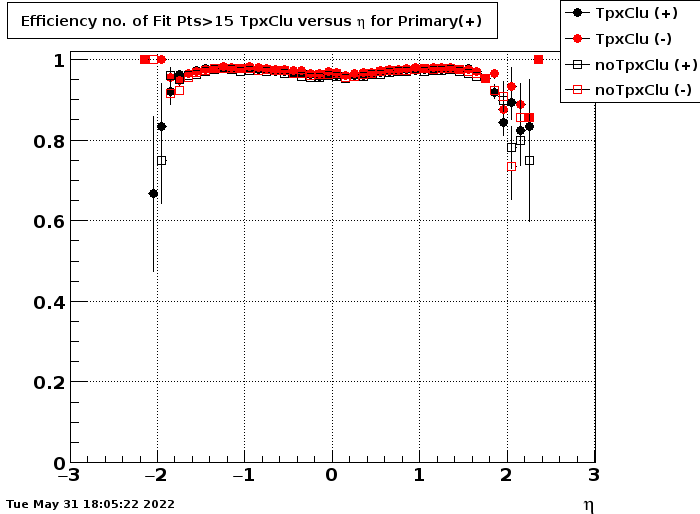

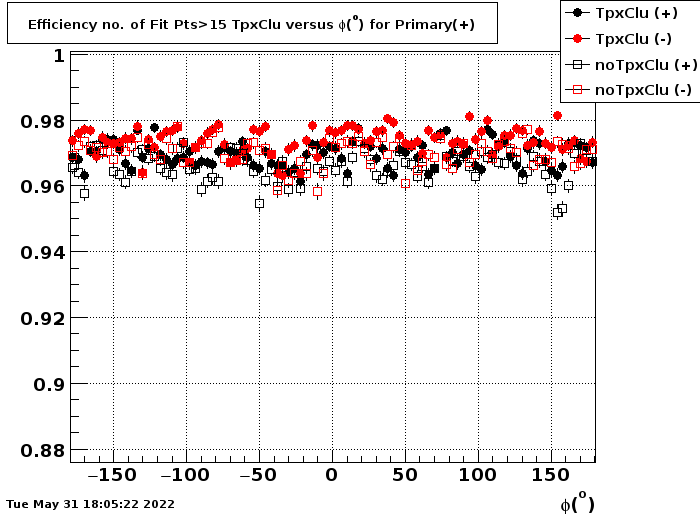

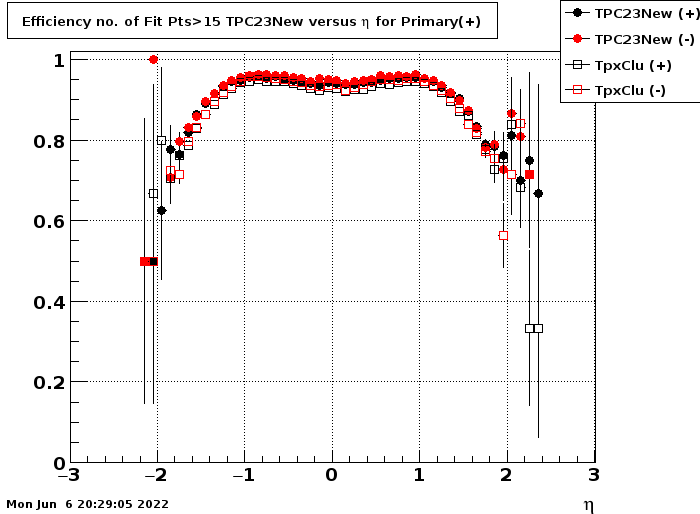

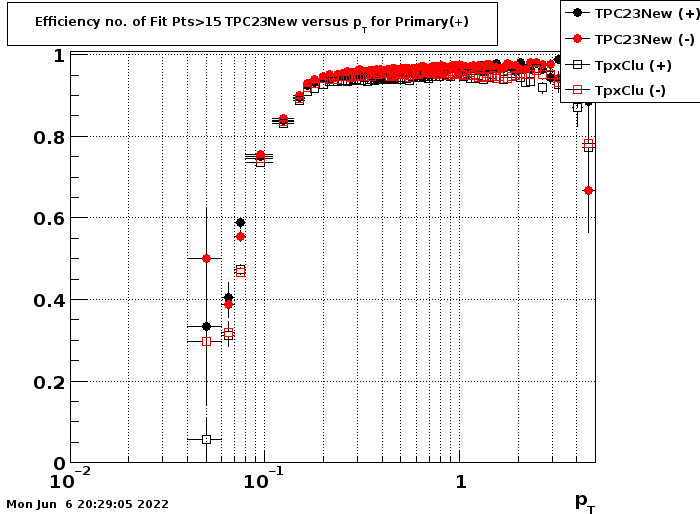

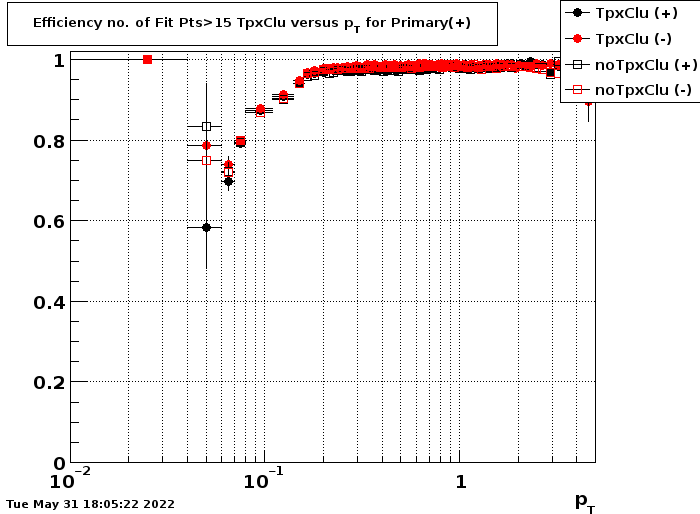

- The same is true for primary tracks (Fig. 10-12).

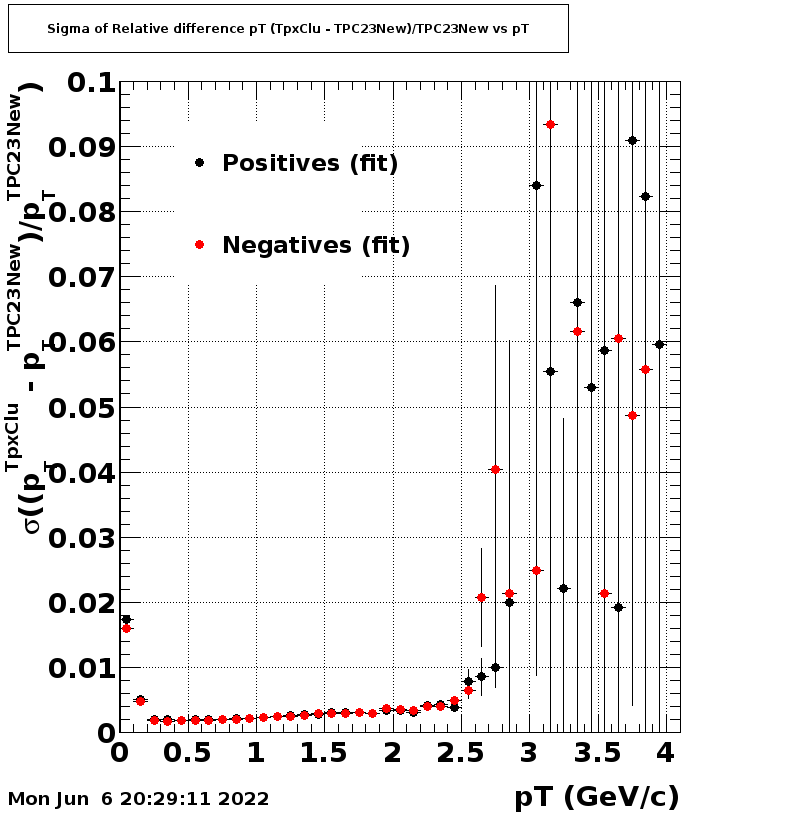

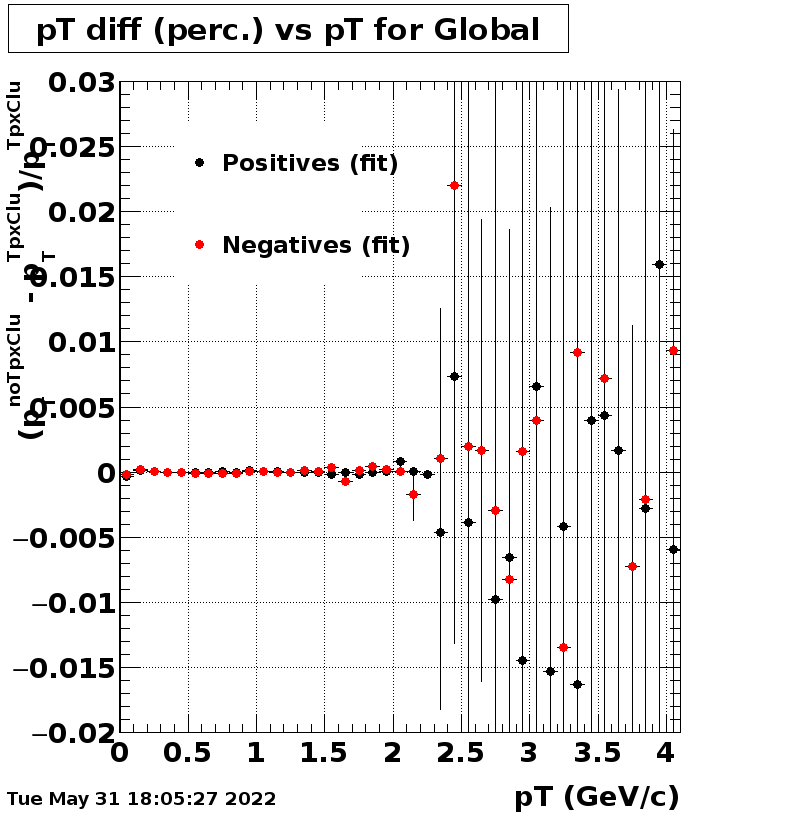

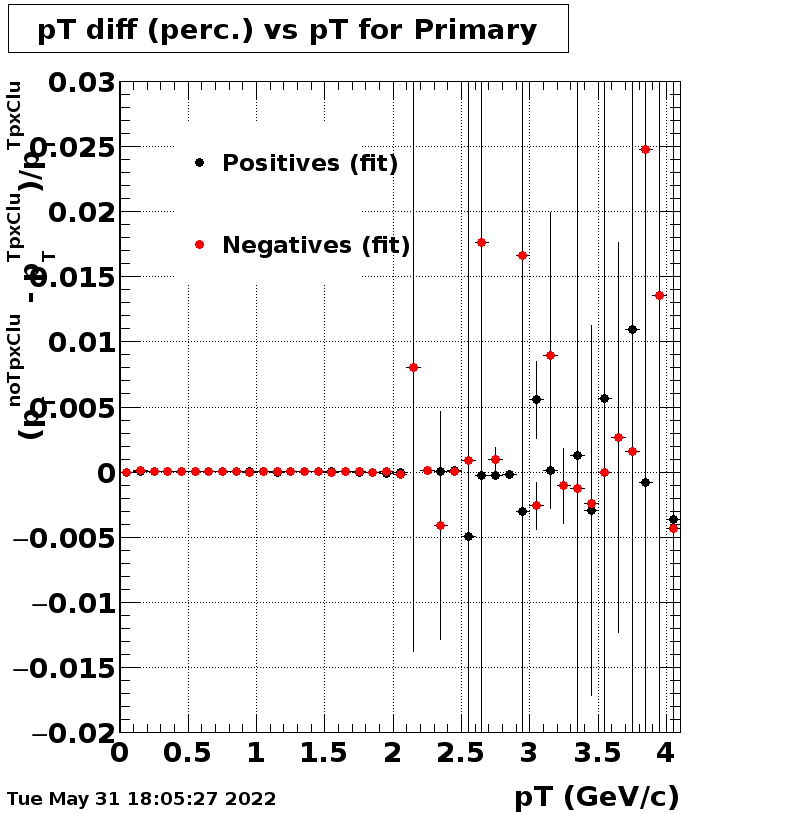

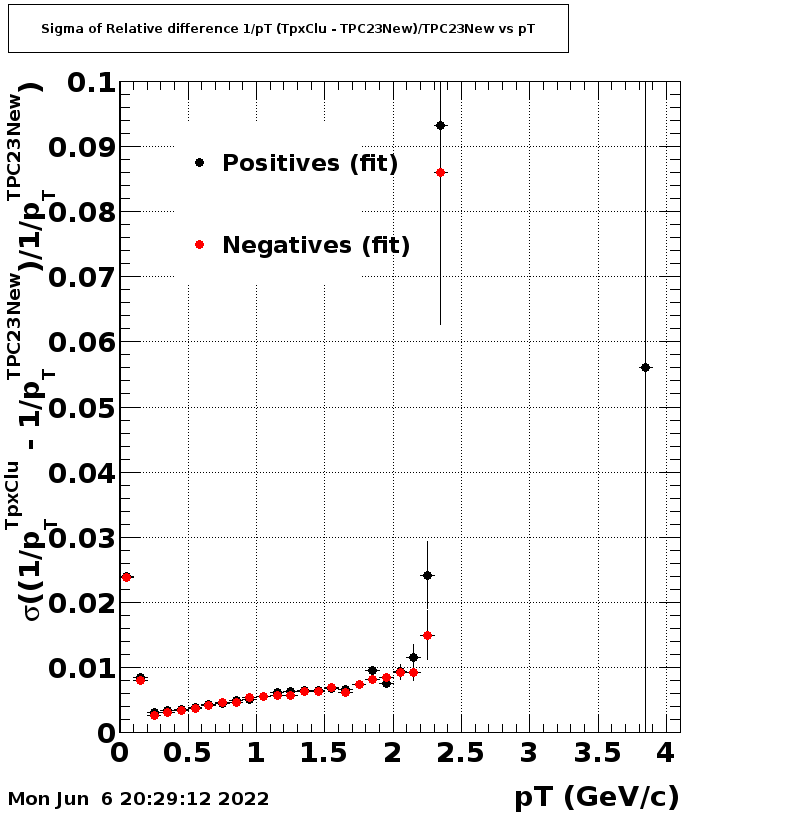

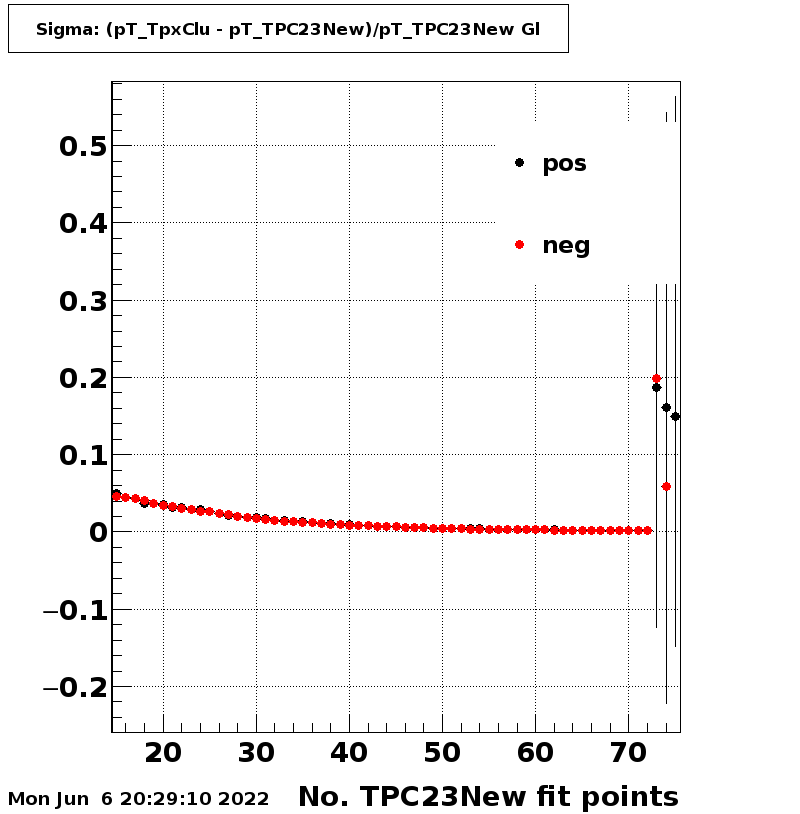

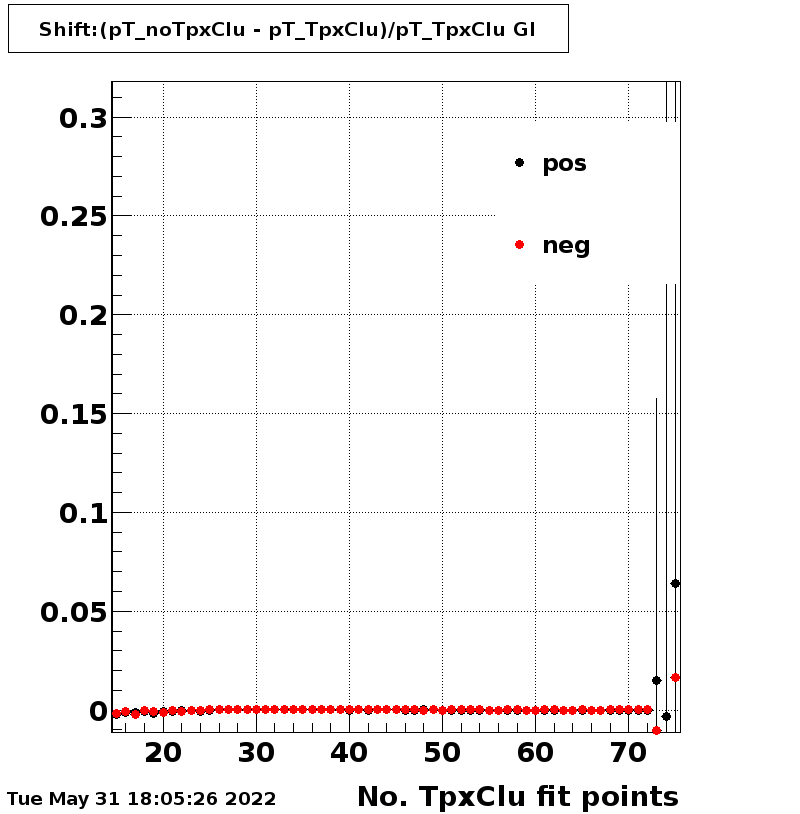

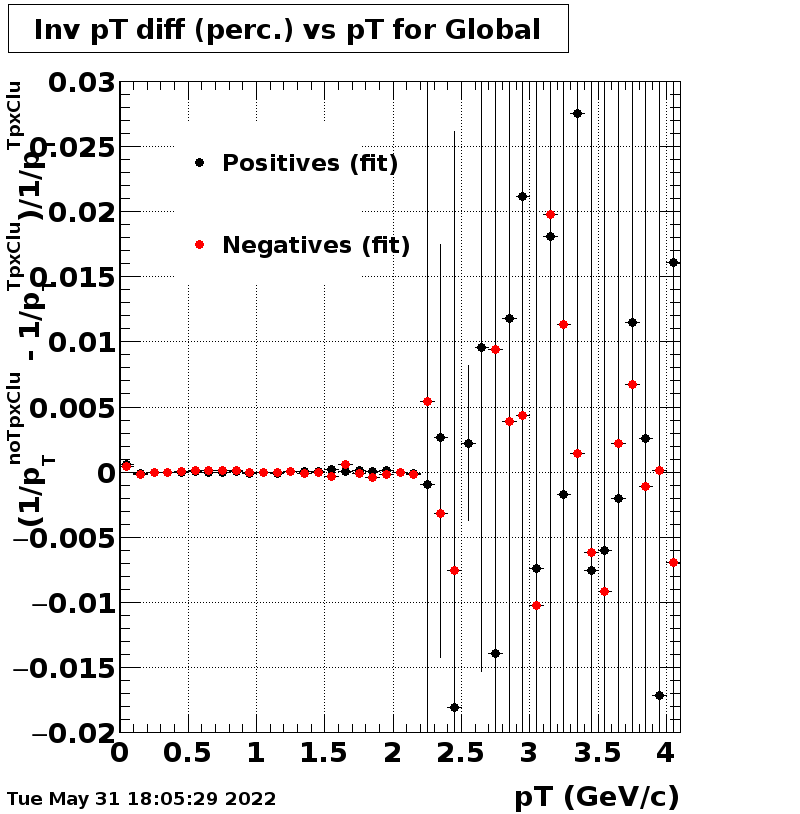

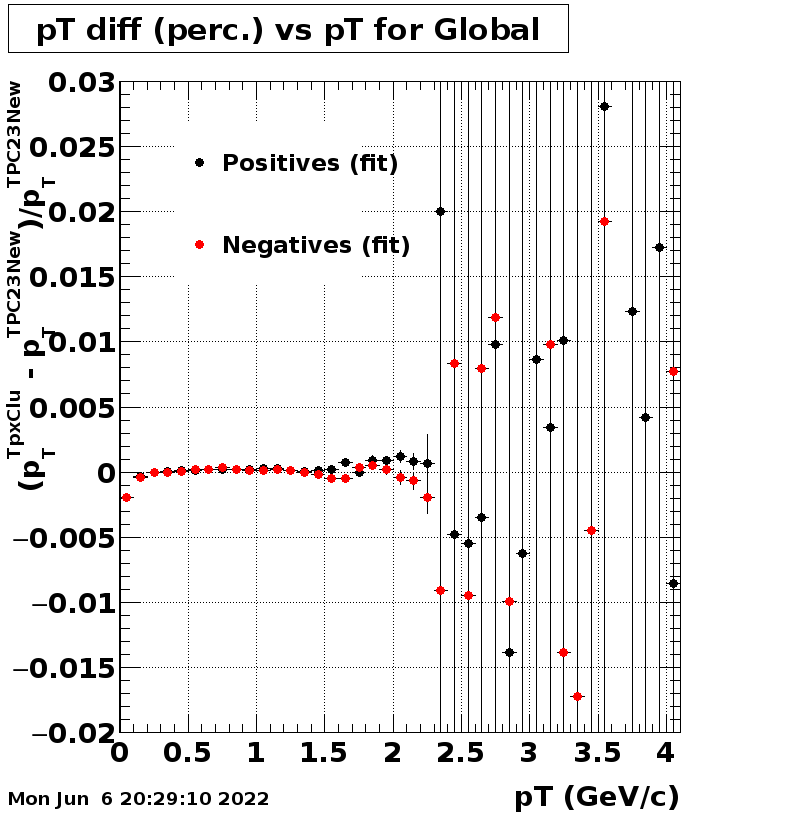

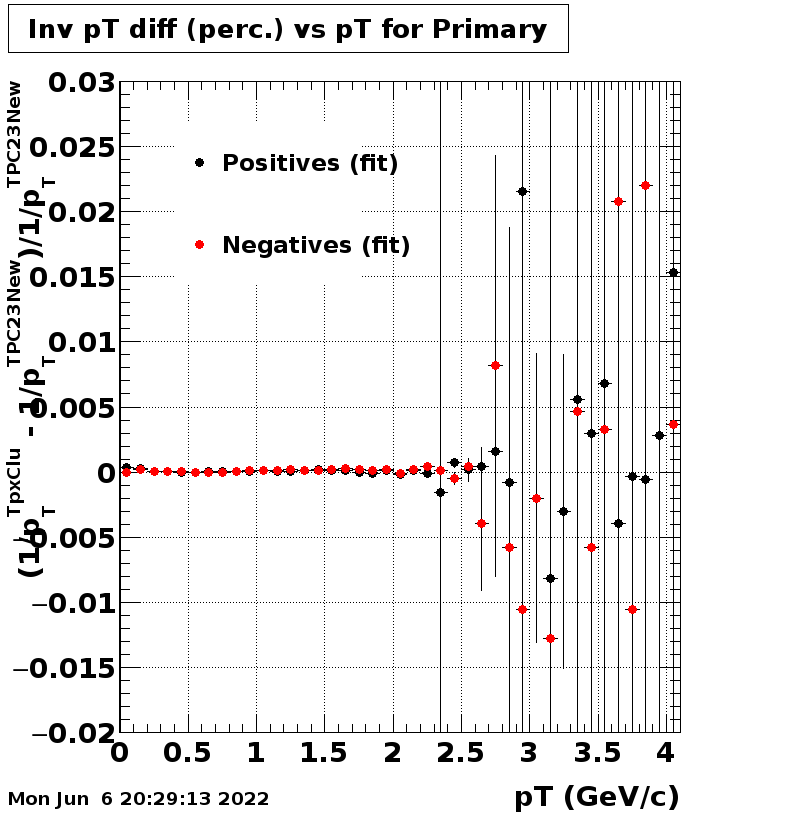

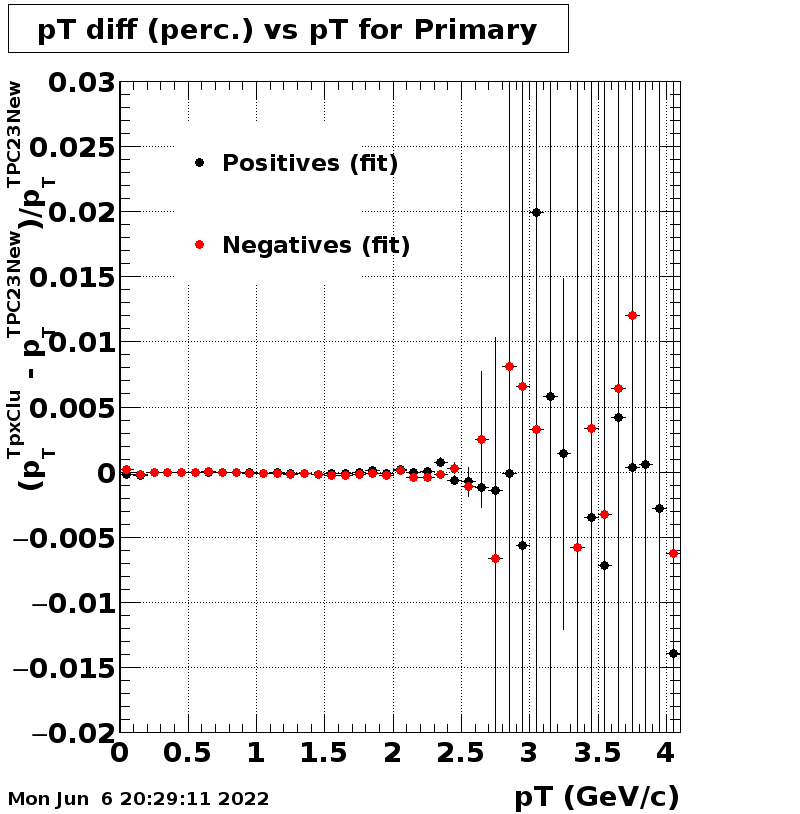

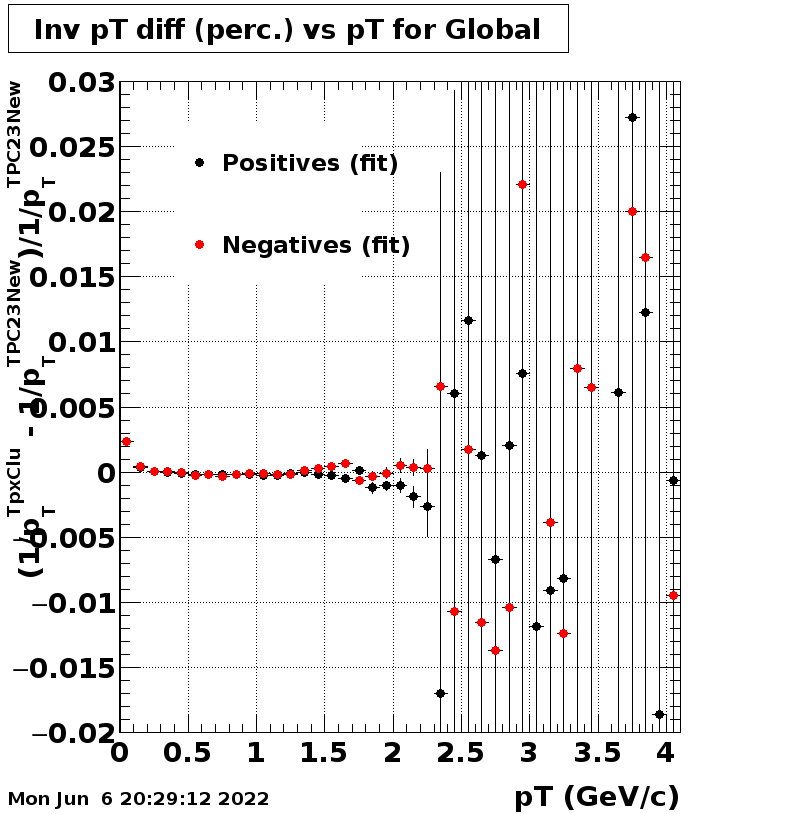

- There is no difference in momentum (pT) between SL21b and SL21c, but there is ≈ 0.2% shift in momentum between SL21c and TFG21j due to rescaling of magnetic field (Fig. 27 and 29).

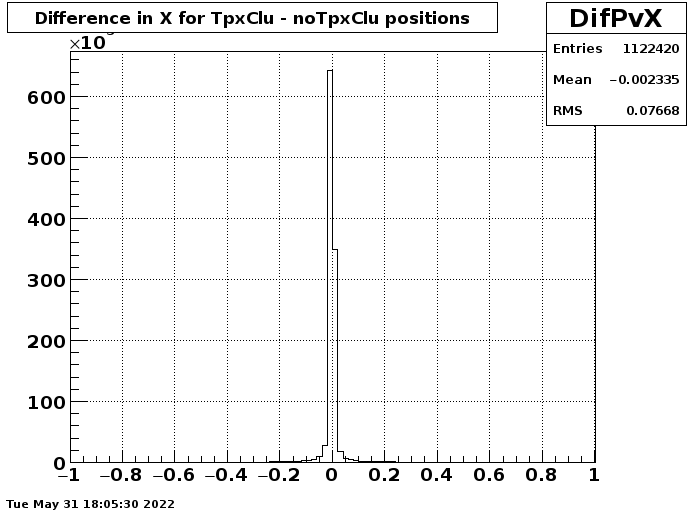

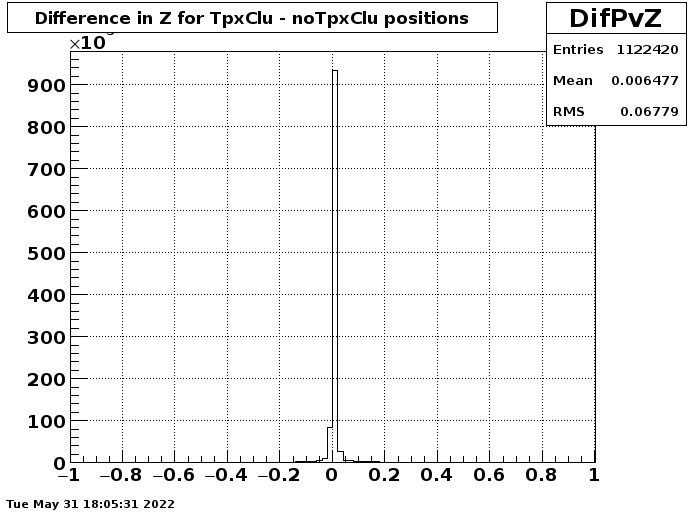

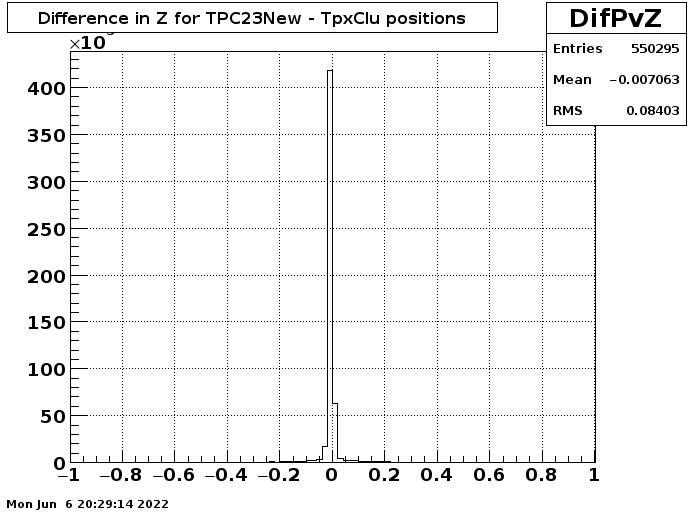

- There is a difference in the primary vertex Z-position between SL21b and SL21c ≈ 500 μm (Fig. 33) due to different model for the trigger time offset calculations.
1. Tracks
Track by track analysis
Track by track analysis
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.1 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.2 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.3 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.4 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.5 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.6 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.7 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.8 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.9 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.10 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.11 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.12 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.13 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.14 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.15 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.16 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.17 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.18 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.19 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.20 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.21 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.22 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.23 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.24 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.25 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.26 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.27 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.28 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.29 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.30 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.31 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.32 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.33 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.34 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.35 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.36 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.37 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.38 |  |
noTpxClu_TpxClu | TpxClu_TPC23 |
---|
Fig.39 |  |
