STAR SSD

- OPERATIONS

Comment faire pour ...
Cette page permet de garder une trace des informations et commandes utiles pour les experts du SSD. La plupart de ces informations concernent la station principale de slow control du SSD à savoir ssdsun01.starp.bnl.gov.

Démarrer MEDM :

Un certain nombre d'alias existe :

ssdsc pour lancer medm avec le panneau principal de base.
ssdscExpert pour lancer medm avec le panneau principal des experts.
vmeserie pour lancer une connexion telnet vers le chassis VME (vérifier qu'une connexion n'existe pas déjà et si oui tuer la tache).
ssdalarms pour lancer l'AlarmHandler.

Avoir les bonnes fontes :

MEDM utilise un certain nombre de fontes qui sont en réalité des alias vers des fontes existantes. Ces définitions doivent être mises dans un fichier fonts.alias qui généralement se trouve dans le répertoire des fontes sous X11. Sans les privilèges administrateur, il est difficile de créer ce fichier à la bonne place et il faut donc se faire son propre répertoire de fontes. Dans mon_repertoire, créer le fichier fonts.alias qui doit ressembler à ca :
widgetDM_4 -misc-fixed-medium-r-normal--8-60-100-100-c-50-iso8859-1
widgetDM_6 -misc-fixed-medium-r-normal--8-60-100-100-c-50-iso8859-1
widgetDM_8 -misc-fixed-medium-r-normal--9-80-100-100-c-60-iso8859-1
widgetDM_10 -misc-fixed-medium-r-normal--10-100-75-75-c-60-iso8859-1
widgetDM_12 -misc-fixed-medium-r-normal--13-100-100-100-c-70-iso8859-1
widgetDM_14 -misc-fixed-medium-r-normal--14-110-100-100-c-70-iso8859-1
widgetDM_16 -misc-fixed-medium-r-normal--15-120-100-100-c-90-iso8859-1
widgetDM_18 -sony-fixed-medium-r-normal--16-120-100-100-c-80-iso8859-1
widgetDM_20 -misc-fixed-medium-r-normal--20-140-100-100-c-100-iso8859-1
widgetDM_22 -sony-fixed-medium-r-normal--24-170-100-100-c-120-iso8859-1
widgetDM_24 -sony-fixed-medium-r-normal--24-170-100-100-c-120-iso8859-1
widgetDM_30 -adobe-times-medium-r-normal--25-180-100-100-p-125-iso8859-1
widgetDM_36 -adobe-helvetica-medium-r-normal--34-240-100-100-p-176-iso8859-1
widgetDM_40 -adobe-helvetica-bold-r-normal--34-240-100-100-p-182-iso8859-1
widgetDM_48 -adobe-helvetica-bold-r-normal--34-240-100-100-p-182-iso8859-1
widgetDM_60 -adobe-helvetica-bold-r-normal--34-240-100-100-p-182-iso8859-1

Dans ce meme répertoire il faut créer un index de fichier de fontes. Il faut d'abord récupérer les fichiers de fontes correspondantes. En général ces fichiers sont dans /usr/lib/X11/fonts/xxx. Faire un grep de la fonte voulue dans les fichiers fonts.dir fonts.alias pour trouver le fichier associé et le copier dans mon_repertoire. Une fois tous les fichiers copiés, il faut générer l'index avec la commande mkfontdir mon_repertoire qui créera un nouveau fichier fonts.dir dans mon_repertoire. Enfin, il faut modifier le chemin de fontes pour ajouter le nouveau répertoire. Ca se fait avec la commande xset fp+ mon_repertoire.

Démarrer/Arreter le serveur web :

Un serveur apache a été installé sur lastation Sun. La station étant sur le sous-réseau starp à BNL, ce serveur n'est pas visible depuis l'extérieur. Pour accéder aux informations qu'il donne, il faut lancer netscape depuis la Sun ou mozilla depuis la Linux et charger l'URL : http://sun01.starp.bnl.gov/.
En principe, il démarre au boot de la machine.
Si nécessaire, il faut faire, depuis le répertoire /usr/local/apache2/ :
./bin/apachectl start  pour le démarrer
./bin/apachectl stop pour l'arrêter

A l'heure actuelle, il sert uniquement d'interface pour controler le Channel Archiver et accéder à ses données.

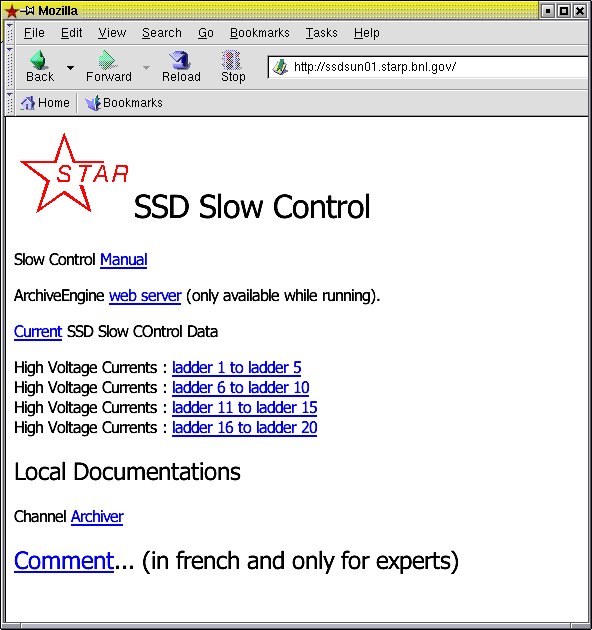

Page d'accueil du serveur web sur ssdsun01.starp.bnl.gov :
 Page d'accueil du serveru web sur ssdsun01

Monitorer les  données du Slow Control :

Channel Archiver

Pour verifier qu'il tourne deja, faire ps -fu ssd |  grep -i "ArchiveEngine"  ou cliquer sur le lien "Archive Engine web servers" dans la page d'accueil du serveur de la station sun. Si il tourne, la page de gauche doit s'afficher.

Si il ne tourne pas, depuis le répertoire/star/tools/html/Archiver taper :  /star/tools/epics/R3.13.2/extensions/bin/solaris/ArchiveEngine -l AE.log -d 'SSD Archive' ssd_arlist.ascii  pour le démarrer.

Dans le même répertoire, les fichiers contenant les données yyyymmdd-xxxxxx et freq_directory sont créés.
Le fichier AE.log contient les messages de l'Archiver.

Pour l'arrêter, utiliser l'interface web, en tapant comme URL : http://ssdsun01.starp.bnl.gov:/4812/stop.

Le Channel Archiver permet de sauver et monitorer des records du slow control. L'interface web ("Current SSD Slow Control data") permet de les afficher dans un navigateur.

StripTool

Un autre outil StripTool permet également de monitorer les données du SSD mais seulement en "live".  Le répertoire StripTool contient des fichiers de configuration de cet utilitaire.
StripTool StripTool/hiv_1_10.stp permet par exemple d'afficher les courants de consommation des alim. HT des 10 premières échelles.

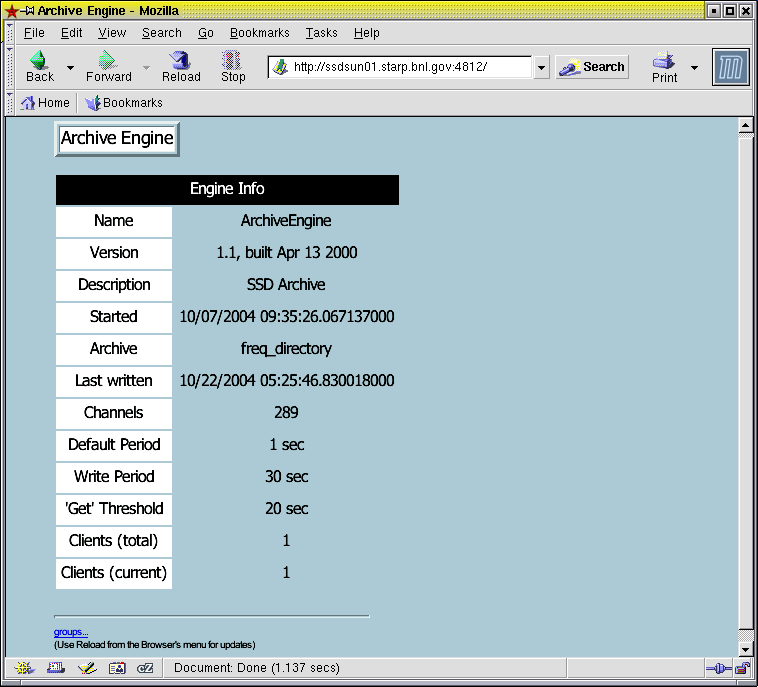

 ArchiveEngine running
