Le dispositif expérimental

Les données analysées dans cette partie ont été collectées lors d'un test réalisé au CERN auprès de l'accélérateur SPS sur la ligne de faisceau H6. Le faisceau dont nous disposions était composé d'électrons et de pions dans une proportion indéfinie, mais majoritairement constitué d'électrons de 140 GeV.

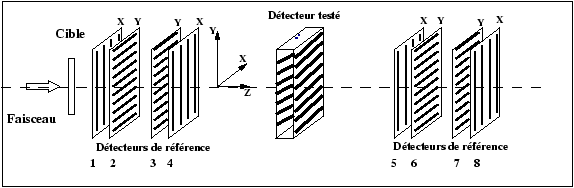

Figure 2.22: Représentation du télescope utilisé pour les tests sous faisceau.

Le banc de test utilisé est représenté sur la figure 2.22. Il est constitué de huit détecteurs de référence à micropistes dont les positions et les caractéristiques sont exposées dans le tableau 2.2. Ces plans références sont des détecteurs simple face de $1.2\times1.2 cm^{2}$ de surface active et d'épaisseur $300 \mu m$. Chaque plan comporte 256 pistes lues, espacées de $50 \mu m$. Suivant le type de détecteur, une ou deux pistes flottantes (c'est-à-dire non connectées à l'électronique de lecture) sont intercalées entre les pistes reliées à l'électronique d'acquisition.

Tableau 2.2: Disposition et caractéristiques des détecteurs de référence du banc de tests.

Label	Position	Orientation	Nb de pistes
	suivant Z (cm)	des pistes	flottantes
1	-9.5	Verticale	1
2	-9.3	Horizontale	1
3	-8.7	Horizontale	1
4	-8.5	Verticale	1
5	+8.5	Verticale	2
6	+8.7	Horizontale	2
7	+9.3	Horizontale	2
8	+9.5	Verticale	2

Le détecteur que nous allons étudier est un prototype produit par la société Eurysis, celui-ci ayant les caractéristiques finales des détecteurs qui seront utilisés pour le SSD. Le module est placé entre les références 4 et 5 à une cote de -0.8 mm. Cette configuration, que nous avons conservée, est utilisée pour limiter la contribution de la diffusion multiple à la résolution spatiale du détecteur testé lorsque les trajectoires des particules sont reconstruites dans les plans de référence. Comme il sera justifié ultérieurement, nous ne chercherons pas à reformer ces traces. L'intérêt d'une disposition particulière de l'ensemble des modules de détection devient alors marginale.

Une cible de plomb de 5.5 mm est placée devant le premier détecteur de référence (à une distance de 130 mm). L'utilisation de cette cible a pour but de générer une grande multiplicité de particules secondaires.
