Pourquoi un simulateur réaliste?

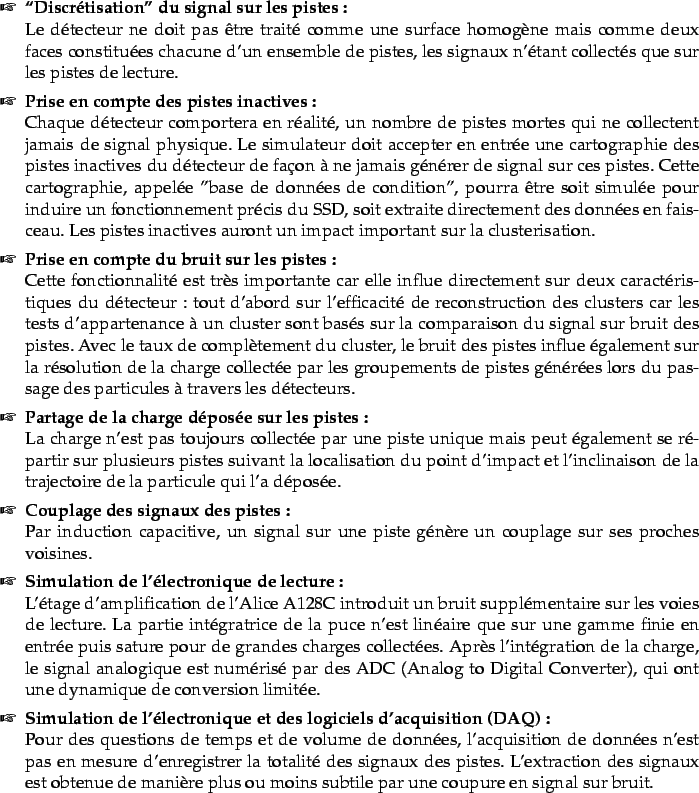

Historiquement, le simulateur du SSD est dérivé de celui développé pour le SVT : SRS (Svt Resolution Simulator). Comme son nom l'indique, ce simulateur a comme prérogative principale d'introduire une résolution sur la position des points d'impact générés par la simulation de GSTAR. En réalité, son rôle est un peu plus étendu car non seulement il déplace les points d'impact en deux dimensions suivant une loi gaussienne en accord avec la résolution du détecteur, mais il introduit simultanément une résolution sur la charge déposée par la particule. SRS détruit également les points d'impact localisés dans les zones inactives du module (situées sur le contour du détecteur). Cependant, ces fonctions ne sont suffisantes pour reproduire le comportement en fonctionnement du SSD. Dans notre situation, un simulateur réaliste doit traiter les tâches suivantes:

Ces différentes fonctionnalités techniques du simulateur suffisent à induire les caractéristiques du détecteur:

La résolution en énergie déposée

résulte directement de la présence de bruit sur les pistes, de la numérisation des signaux et des coupures en signal sur bruit de la DAQ.

La résolution à une trace

est directement liée au partage de charges sur les pistes, aux couplages capacitifs entre les pistes, à la digitalisation des signaux et à la présence de bruit sur les pistes.

La résolution à deux traces

est induite par les mêmes effets que ceux influant sur la résolution à une trace.

La définition des différentes zones du détecteur

découle de la discrétisation des signaux sur les pistes. En effet, un détecteur est composé de trois zones aux fonctionnements différents comme décrit sur le schéma 3.2.

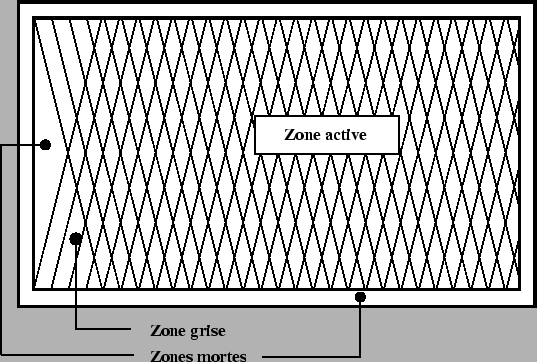

Figure 3.2: Trois différentes régions du détecteur

Une zone morte, située sur le pourtour du détecteur, correspond à l'anneau de polarisation, à l'anneau de garde ainsi qu'à l'emplacement des plots de connexion vers l'électronique de lecture. Par ailleurs, l'angle stéréo entre les pistes induit une zone inactive triangulaire sur l'un des bords du détecteur. On appellera par la suite, ''zones grises'', les deux autres zones triangulaires où le signal n'est collecté que sur l'une des faces du détecteur. Dans ces régions, une seule des deux coordonnées spatiales de la position est accessible.

Concernant les aspects techniques de développement du code de simulation du SSD, les choix sont restreints car ce code doit s'insérer dans l'infrastructure logicielle de STAR. Pour des raisons évidentes de modularité et de robustesse, la programmation orientée objet (C++) a été préférée à un développement plus linéaire et moins structuré de type langage Fortran. Cependant, nous n'aborderons pas dans la suite, les détails techniques de programmation mais nous insisterons plus sur les aspects structurels du logiciel.
