L'analyse des données brutes

La première phase de cette analyse consiste en l'étude des signaux enregistrés par l'acquisition de données. Ces signaux sont numérisés sur une gamme symétrique de -0.5 V à +0.5 V par une carte ADC 12 bits, ce qui conduit à des valeurs numériques de 2048 à 4095 pour les signaux positifs.

La figure 2.1 représente les valeurs d'une mesure des signaux bruts pour un détecteur Eurisys face P.

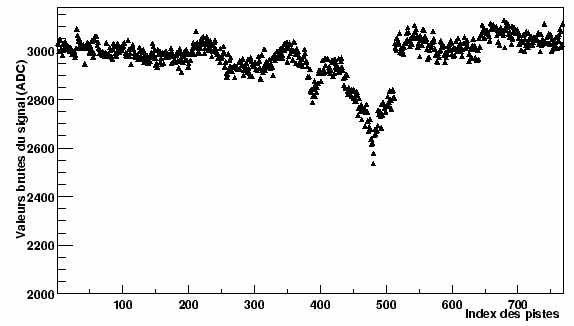

Figure 2.1: Distribution des valeurs brutes du signal en fonction de l'index des pistes.

Comme nous le montre cette figure, les valeurs brutes des signaux sont relativement peu dispersées si l'on considère les 128 pistes appartenant à une même puce de lecture. Ce comportement est tout à fait attendu puisque la valeur moyenne des données brutes de l'ensemble des pistes d'une puce de lecture Alice128C peut être ajustée individuellement par l'intermédiaire d'une tension de référence contrôlée par les circuits COSTAR intégrés sur les hybrides.

Néanmoins, pour analyser les signaux propres à chaque piste, il est nécessaire de soustraire des données brutes cette composante constante, nommée piédestal de la piste.
