b - Couplage entre les pistes des deux faces du détecteur

Cette méthode d'analyse peut également être utilisée pour estimer le couplage entre des pistes opposées du détecteur. Il est probable que dans cette situation, la principale source de corrélation que nous observons est le courant de fuite du détecteur. Sur la figure 2.21, nous pouvons vérifier qu'une piste est couplée avec environ une quinzaine de pistes opposées ce qui correspond à la région de recouvrement entre les pistes des deux faces. La corrélation observée est de l'ordre de 1 à 2 %.

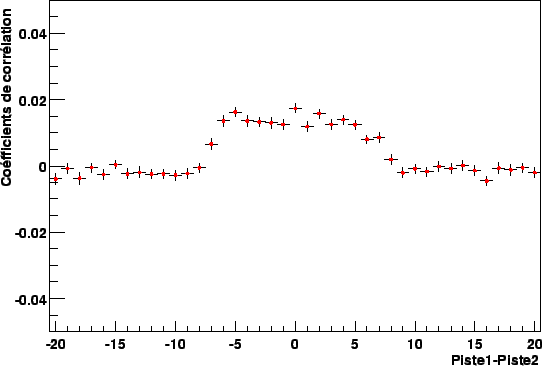

Figure 2.21: Distribution des coefficients de corrélation entre les signaux de pistes appartenant à des faces opposées.
