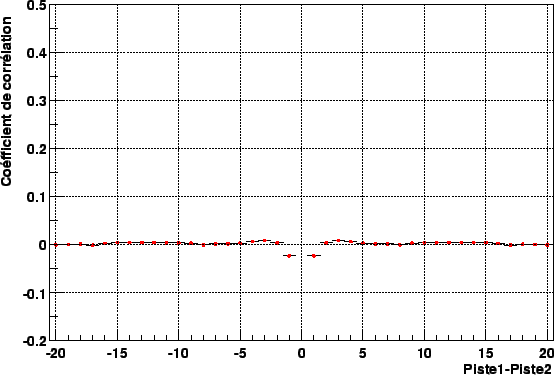

La figure 2.14 montre les coefficients de corrélation entre deux pistes en fonction de leur différence d'indice sur la face P d'un détecteur Eurysis connecté par un ruban TAB.
|

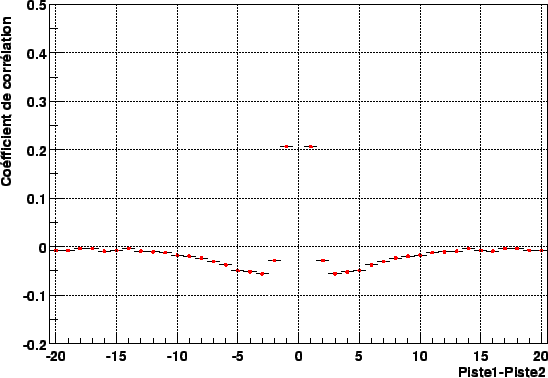

Comme attendu, nous pouvons observer une légère anticorrélation sur le premier voisin de l'ordre de 2 %. La même étude sur la face N du détecteur conduit à un comportement a priori inattendu du couplage entre les pistes. Comme nous l'observons sur la figure 2.15, la corrélation des pistes directement voisines atteint environ +20% puis décroît rapidement pour devenir négative et s'atténuer pour des paires de pistes séparées par au moins 10 à 15 pistes intercalées.
|
